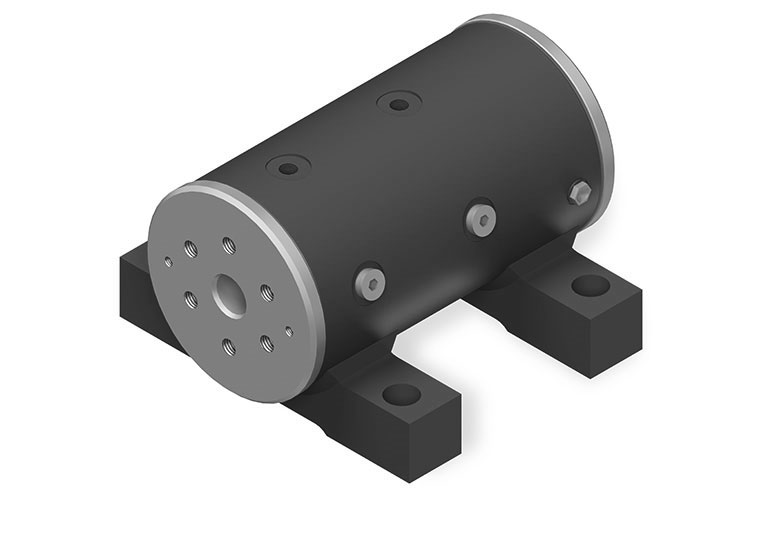

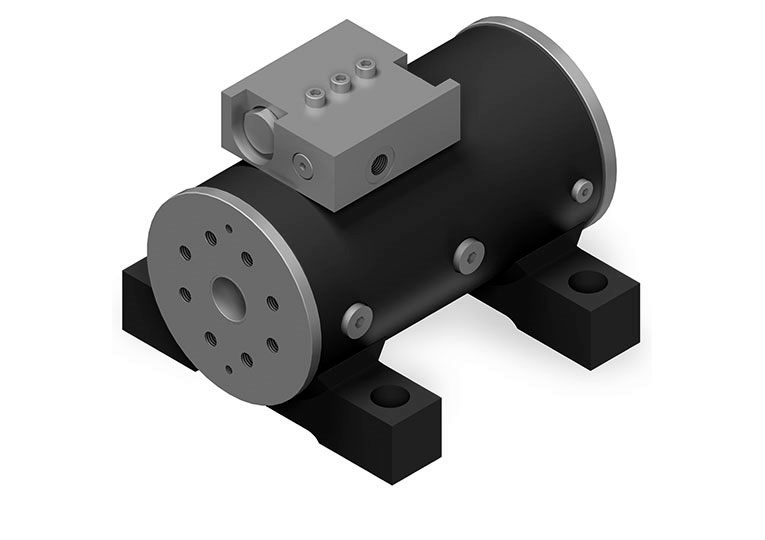

螺旋擺動油缸DKX-B系列

螺旋擺動油缸DKX-D系列的標準產品可承受彎矩，可采用跨騎或懸臂式安裝。DKX-B系列擺動油缸廣泛應用于直臂/曲臂等高空作業平臺的擺動。

重要產品規格

標準工作壓力：21Mpa
標準擺動角度：180°
驅動扭矩：508N.M~5870N.M
保持扭矩：1300N.M~8040N.M
跨騎式彎矩：2500N.M~18000N.M
懸臂式彎矩：1356N.M~6500N.M
軸向負載：500KG~4000KG
徑向負載：1380KG~4000KG
扭矩輸出方式：法蘭
安裝方式：底腳或馬蹄鐵
可按客戶要求生產特殊型號（扭矩、安裝形式、尺寸等）

特點優勢

01結構緊湊

油缸內部使用了較大的螺旋角度，縮短了活塞行程。
02高承載力

油缸采用了特殊的內部結構，使油缸能夠承受較大的軸向和徑向負載。
03零泄漏

獨特的密封設計使油缸只有極其微量趨近于零的泄漏量。
04負載直連

需要驅動的負載可以直接與扭矩輸出端連接。
05定制模塊

可根據客戶的不同需求定制化生產。

應用領域

螺旋擺動油缸應用領域廣泛，任何需要擺動旋轉的工況都可以使用，例如以下行業：挖掘機屬具、高空作業平臺、汽車工程、垃圾收集車、環衛機械、側面和后部裝載機、隧道機械和施工機械、地址勘探機械、農業機械、閥門執行機構及需要工位轉換的機構（船舶/自來水廠/鋼廠/發電廠/海洋鉆井平臺）、自動化生產線、太陽能發電追蹤裝置、機床等

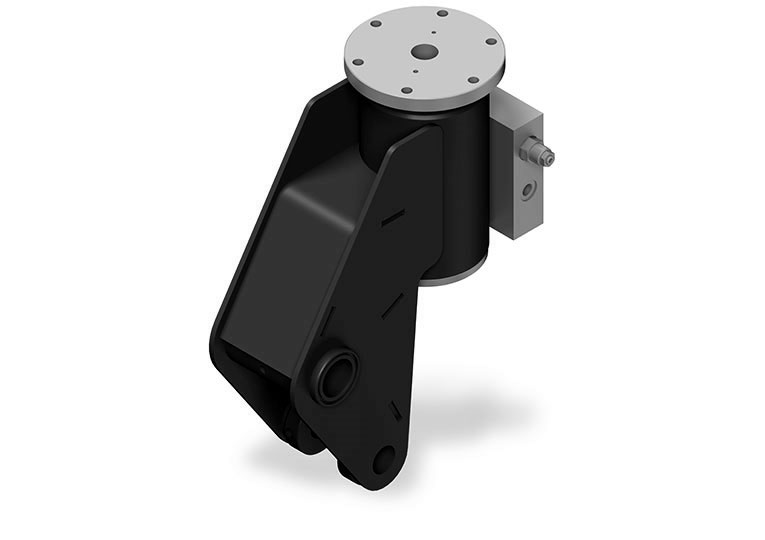

應
